Qual è la differenza di tempo di risposta tra una termocoppia di tipo N macinata e non messa a terra?

Quando si tratta di misurazione della temperatura nelle applicazioni industriali e scientifiche, le termocoppie sono tra i sensori più utilizzati. Come fornitore dedicato di termiche di tipo N, incontro spesso domande dai clienti sulle caratteristiche delle prestazioni dei nostri prodotti. Una delle domande frequenti riguarda la differenza di tempo di risposta tra termocoppie di tipo N matrecciate e non messa a terra. In questo blog, approfondirò questo argomento, esplorando i fattori che influenzano i tempi di risposta e le implicazioni per varie applicazioni.

Comprensione di n termocoppie di tipo

Prima di discutere la differenza di tempo di risposta, comprendiamo brevemente cosa sono le termocoppie di tipo n. Le termocoppie di tipo n sono realizzate in nicrosile (cromo, silicio e lega di nichel) e Nisil (silicio e lega di nichel). Offrono diversi vantaggi, tra cui eccellente stabilità, alta resistenza all'ossidazione e una buona precisione a lungo termine. Queste caratteristiche rendono le termocoppie di tipo N adatte a una vasta gamma di applicazioni, come nelle industrie aerospaziali, automobilistiche e di generazione di energia.

Termocoppie di tipo n a terra e non messa a terra

La differenza principale tra termocoppie di tipo N macinate e non messa a terra si trova nel collegamento elettrico della giunzione della termocoppia.

• Termocoppie di tipo n a terra: In una termocoppia a terra, la giunzione della termocoppia è fisicamente ed elettricamente collegata alla guaina. Questa connessione consente un percorso diretto per il trasferimento di calore dal mezzo misurato alla giunzione della termocoppia. Di conseguenza, le termocoppie a terra hanno in genere un tempo di risposta più rapido rispetto alle loro controparti non messa a terra.
• Termocoppie di tipo n non messa a terra: Una termocoppia non messa a terra ha la sua giunzione isolata dalla guaina. Il trasferimento di calore alla giunzione si verifica attraverso il materiale di isolamento, che aggiunge uno strato aggiuntivo di resistenza termica. Questo isolamento può fornire un isolamento elettrico, che è utile nelle applicazioni in cui le interferenze elettriche devono essere ridotte al minimo, ma rallenta anche il processo di trasferimento del calore.

Fattori che influenzano il tempo di risposta

Il tempo di risposta di una termocoppia è definito come il tempo impiegato dalla termocoppia per raggiungere il 63,2% della variazione di temperatura finale se esposto a una variazione di temperatura. Diversi fattori possono influenzare il tempo di risposta delle termocoppie di tipo N messe a terra e senza messa a terra:

• Conducibilità termica: La conduttività termica dei materiali utilizzati nella termocoppia svolge un ruolo cruciale. Per le termocoppie a terra, la connessione diretta tra la giunzione e la guaina consente un migliore trasferimento di calore se il materiale della guaina ha un'alta conduttività termica. Nelle termocoppie non messa a terra, la bassa conducibilità termica del materiale di isolamento rallenta il trasferimento di calore alla giunzione.
• Dimensioni e geometria: La dimensione della giunzione della termocoppia e la geometria complessiva della termocoppia possono influire sui tempi di risposta. Le giunzioni più piccole hanno generalmente tempi di risposta più rapidi perché hanno meno massa per riscaldarsi o rinfrescarsi. Inoltre, la forma della termocoppia, come la lunghezza e il diametro della guaina, può influenzare la velocità di trasferimento del calore.
• Mezzo misurato: Le proprietà del mezzo misurato, come la sua temperatura, densità e portata, influiscono anche sui tempi di risposta. Ad esempio, una portata più elevata di un mezzo fluido può migliorare il trasferimento di calore, riducendo i tempi di risposta.

Confronto dei tempi di risposta

In generale, le termocoppie di tipo N messo a terra hanno un tempo di risposta più rapido rispetto a quelle non fondate. Questo perché la connessione diretta tra la giunzione e la guaina fornisce un percorso di trasferimento di calore più efficiente. Ad esempio, in un'applicazione di gas ad alta temperatura, una termocoppia di tipo N macinata potrebbe avere un tempo di risposta nell'ordine di millisecondi, mentre una termocoppia non messa a terra potrebbe avere un tempo di risposta nelle decine o persino centinaia di millisecondi.

Tuttavia, è importante notare che la differenza di tempo di risposta effettiva può variare a seconda delle condizioni specifiche di progettazione e applicazione. In alcuni casi, in cui il materiale di isolamento in una termocoppia non messa a terra ha una conduttività termica relativamente elevata o il mezzo misurato ha una portata molto bassa, la differenza nei tempi di risposta può essere meno significativa.

Applicazioni e considerazioni

La scelta tra una termocoppia di tipo N macinata e non messa a terra dipende dai requisiti specifici dell'applicazione:

• Applicazioni che richiedono tempi di risposta rapidi: Nelle applicazioni in cui è necessario rilevare rapide variazioni di temperatura, ad esempio nei sistemi di controllo della combustione o processi di produzione ad alta velocità, sono spesso preferite le termocoppie di tipo n a terra. Il loro tempo di risposta rapido consente il monitoraggio e il controllo della temperatura del tempo reale, garantendo prestazioni di processo ottimali.
• Applicazioni che richiedono isolamento elettrico: In ambienti in cui le interferenze elettriche sono una preoccupazione, come nella produzione elettronica o in presenza di apparecchiature ad alta tensione, le termocoppie di tipo N non macinate sono la scelta migliore. L'isolamento elettrico fornito dall'isolamento può impedire al rumore elettrico di influire sulla misurazione della temperatura.

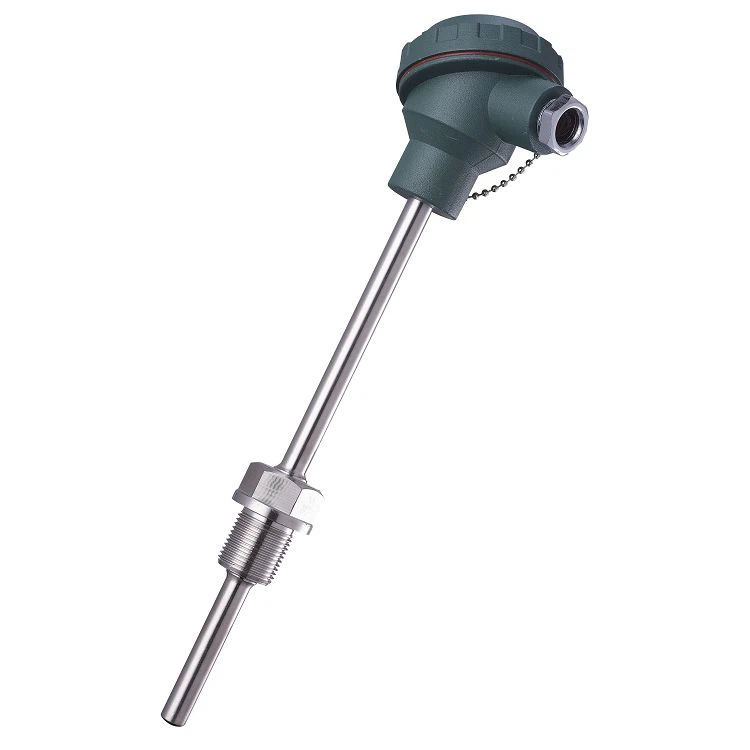

Come fornitore, offriamo anche altri tipi di termocoppie, comeTermocuple di tipo k,Termocuple di tipo E., ETermocoppia di tipo j. Ogni tipo ha le sue caratteristiche uniche ed è adatto a diverse applicazioni.

Conclusione

In conclusione, la differenza di tempo di risposta tra termocoppie di tipo N macinate e non messa a terra è dovuta principalmente al meccanismo di trasferimento del calore. Le termocoppie a terra offrono tempi di risposta più rapidi, rendendole ideali per applicazioni in cui è necessario monitorare rapidi cambiamenti di temperatura. D'altra parte, le termocoppie non messe a terra forniscono un isolamento elettrico, che è prezioso in ambienti con interferenza elettrica.

Se hai bisogno di termocoppie di tipo n di alta qualità o altri tipi di termocoppie per la tua applicazione specifica, non esitate a contattarci per ulteriori informazioni e per discutere le tue esigenze di approvvigionamento. Ci impegniamo a fornirti i migliori prodotti e servizi per soddisfare i requisiti di misurazione della temperatura.

Riferimenti

• "Thermocoppies: Theory and Properties", John Wiley & Sons, Inc.
• "Misurazione della temperatura industriale", CRC Press.
